| 概述
HUB 是于09年下半年所推出的一套培訓及會議的集成解決方案，將時尚的辦公家具產品與創新的電子科技產品相結合，整合而成HUB 互動會議集成系統（Interactive Conference Solution）,為客戶提供一套綜合、全面、多功能的培訓及會議應用方案。
HUB主要應用空間：會議室、培訓室、辦公室、展示廳、營業大廳及各類室內公共場所。
HUB主要應用范圍：會議、視訊會議、遠程視頻會議、互動教學、培訓、簡報、圖像或視頻展示、廣告?zhèn)髅健⒐残畔⒉シ拧?/FONT> |
 |
 |
| |
 |
|
 |
| |
|
| |
HUB的顯示屏是由兩個高解析度1920x1080(1080P)的60吋獨立顯示屏拼合而成的一個32:9的大屏幕顯示墻，是在DLPTM 核心技術的基礎上應運而生的創新設計，具有高畫質、色彩豐富度逼真、亮度高的優勢。
通過電腦WindowsTM作業系統上的控制和管理，可以在雙屏幕上顯示同一影像或是分割屏幕顯示不同的影像。
32:9或16:9長寬比在特別設計的60吋雙屏幕拼接幕上創造出了顯示應用的新領域。拼接縫少于1mm，在商業圖像顯示、虛擬形象展示、資料資訊播放和各類影像播放的領域都有著不俗的表現。 | |
| |
| |
|
| |
HUB系統采用大屏幕的新一代DLPTM 背投影像技術，不象前投影機那樣會產生背影，而且先進的德國歐司朗冷光源，創新技術的光學引擎，使亮度達到700至900nits，高于普通顯示器的40%，可以不用關燈，不用拉下窗簾，而在全燈光環境下進行會議和培訓，不僅可保護主講人眼睛，還可摒棄以往會議使用傳統投影機時所需要的昏暗壞境，為會議或培訓提供輕松舒適的互動會議討論教學氣氛. | |
| |
| |
|
| |
HUB的顯示屏采用的是具有保護玻璃的觸控式屏幕，配備功能強大的白板軟件，可以使用IR電子筆觸控操作，代替鼠標和鍵盤；也可用IR電子筆直接在屏幕上書寫、繪圖、標注、標示，實時e化你的會議記錄；簡單操作的人性化設計，可隨意將電子文件拉進白板進行討論，并將討論修改過的文件保存或直接利用系統配備的打印機打印輸出，省時又省力，讓你專心開會，不用抄寫，更帶來極具吸引力的高科技形象。 | |
| |
| |
|
| |
HUB系統配備有支持雙屏顯示的圖形工作站，無需其它設備就可在會議中或其它場景中任意播放各種格式的視頻和圖片以及顯示各種格式的電子文件，并可實現兩個屏幕同時播放顯示不同的內容，給您更強更靈活的應用感受。例如您可一邊播放視頻或圖片，一邊作簡報或進行即時的文字、繪圖解說等，充分提高會議或培訓的效率，使會議培訓不再是沉悶無聊，而是生動活潑，并能充分調動起參與者的興趣。 | |
| |
| |
|
| |
可利用互聯網和視頻會議軟件并結合相關硬件，實現大屏幕遠程視頻會議。使用HUB高清大屏幕顯示牆的遠程視頻會議系統不僅可 以讓您看到高清的影像，更便于您閱讀肢體語言，享受到除聲音以外的接觸交流，猶如面對面開會；同時可以通過白板功能在線共享文件來即時溝通，從而使會議獲得意想不到的成功。 | |
| |
| |
|
| |
HUB系統的大屏幕電視牆還可象普通背投電視一樣直接接收和播放電視節目；投影機、電視機、電子白板三機一體設計，減少機器設備，使安裝、使用和管理更加輕松、簡單和方便。 | |
| |
| |
|
| |

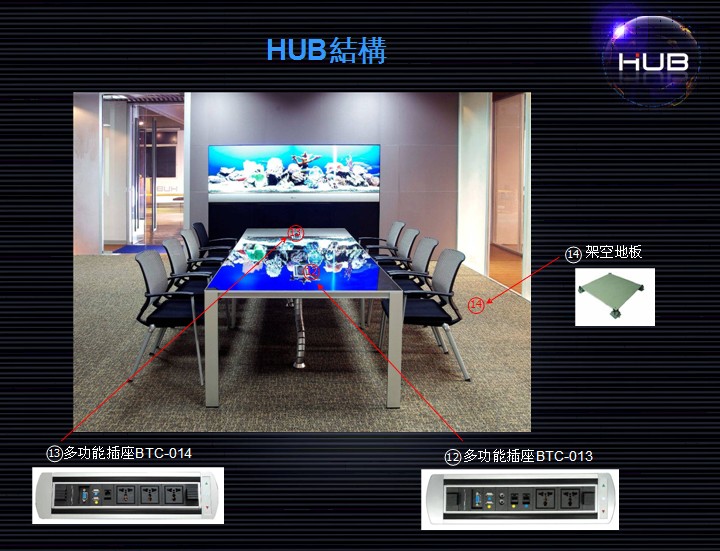

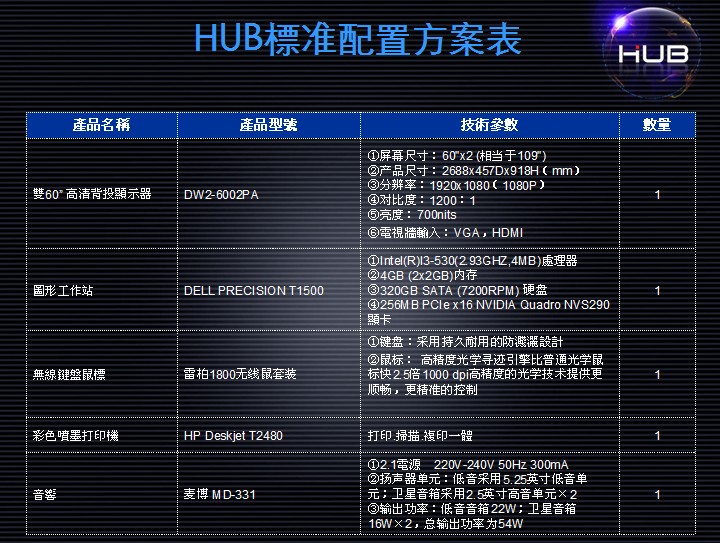

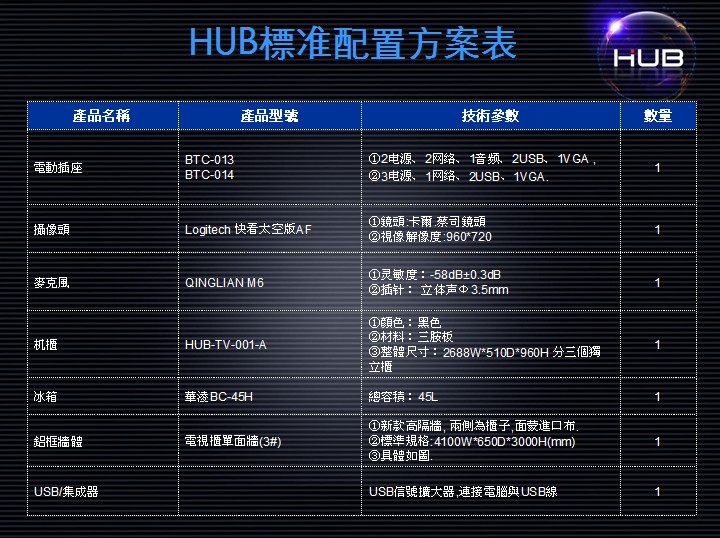

HUB的標準配置還包括有圖形工作站、無線鍵盤鼠標、打印機、音響、攝像頭、麥克風、電動插座、架空地板等一應俱全，無需您再費周折去配置各種周邊設備，安裝完畢即刻使用。系統配備的電動插座VAULT，可將顯示器與圖形工作站上的各種接口直接引至?xí)h桌面，使用更加輕松；而架空地板是爲解決走線問題而配，可收納所有線路，使環境更加美觀有序. | |
| |
| |
|
| |
專業設計的HUB機柜，將圖形工作站、打印機、音響全部收納，保持會議或培訓環境的整齊；機柜內還配有小型冰箱和杯碟架，方便會議使用；機柜外部的輪軌設計和牆體的暗門設計，既保證了安裝調試與維護時的可利用空間，又可保證設備的穩定和安全，更可充分節省空間。 | |
| |
| |
|
| |
HUB系統的鋁合金框架牆體與顯示屏采用一體化設計，并可與現場環境完美結合，干淨利落，一氣呵成，使整套系統完全融入到整個環境中，最終達致完美的外觀表現。外觀設計的完整性和相對獨立性，使HUB具有廣泛的應用功能，能根據各種場景的變化而靈活應用于相應的空間 | |
|
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
 |
| 開關機 |
|
1、開機：顯示屏接通電源后用遙控器對準左右屏幕中央按紅色電源鍵，聽到機器啓動“啪塔“聲，幾秒鍾后屏幕顯示“nLighten” LOGO，顯示屏已開機；啓動圖形工作站（電腦主機）屏幕顯示電腦桌面，如果電腦主機啓動后屏幕不顯示桌面，請按遙控器上“HDMI”信源切換按鈕，把顯示屏視頻輸入端口切到電腦主機輸出的HDMI端口即可顯示桌面。
2、關機：圖形工作站（電腦主機）關機后，用遙控器對準左右屏幕中心按紅色電源鍵，顯示器開始關機。注意：顯示器關機需要1—2分鍾才能完成整個關機過程，按下電源鍵關機1-2分鍾后才能斷開顯示器總電源。不正確的關機可能會對顯示器及燈泡壽命造成嚴重傷害。 | |
| |
| 切換屏幕顯示模式 |

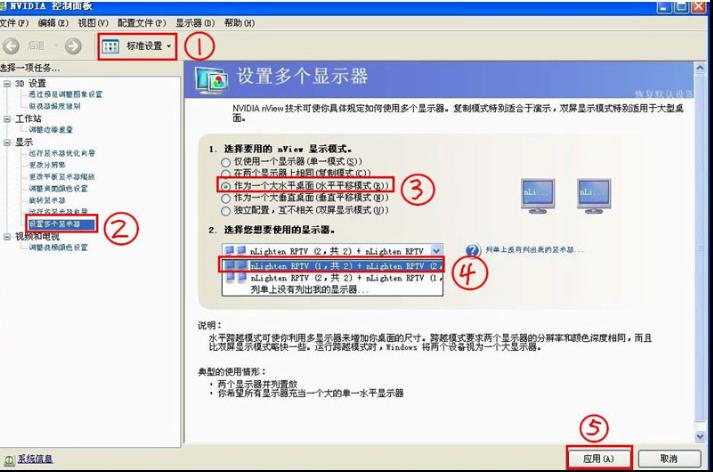

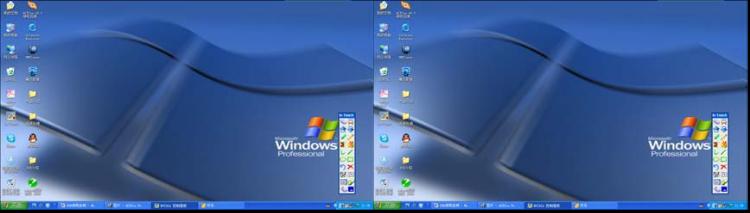

1、整屏顯示模式（作爲一個水平大桌面）此模式下可整屏顯示W(wǎng)indows桌面、圖片和整屏播放視頻，筆觸功能不可用。設置方法：在系統桌面點鼠標右鍵→點“NVIDIA控制面板“→點NVIDIA控制面板窗口上方標準設置→點左邊”設置多個顯示器“→在右邊點選第三項”作爲一個大水平桌面（水平平移模式）“→在下面選擇“nLighten RPTV (1共2) + nLighten RPTV”→點右下角“應用”按鈕→ 此時桌面已經切換到大屏幕模式，然后關閉NVIDIA控制面板。
|
 |
| 第一步，在桌面上點鼠標右鍵，點“NVIDIA 控制面板”進入顯卡標準設置界面。 |
 | |
| |
| 切換屏幕顯示模式 |
第二步，在NVIDIA 控制面板按如下步驟設置：
|
 |
| 最後，在彈出的確認窗口點“確定”完成設置 |
| | |
| |
| 切換屏幕顯示模式 |
| 第一步，在桌面上點鼠標右鍵，點“NVIDIA 控制面板”進入顯卡標準設置界面。第二步，在NVIDIA 控制面板按如下步驟設置： |
 |
| 最後，在彈出的確認窗口點“確定”完成設置。 |
| |
| |
| 切換屏幕顯示模式 |

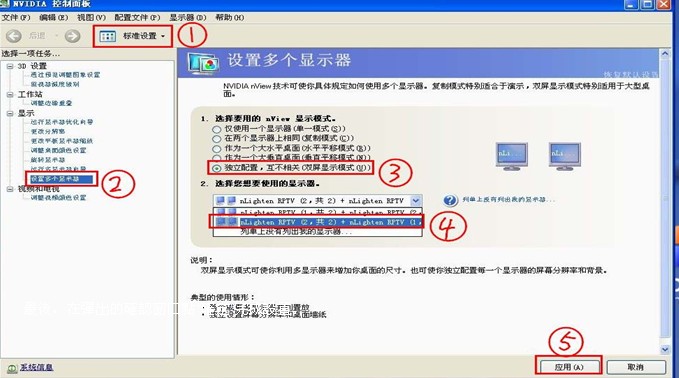

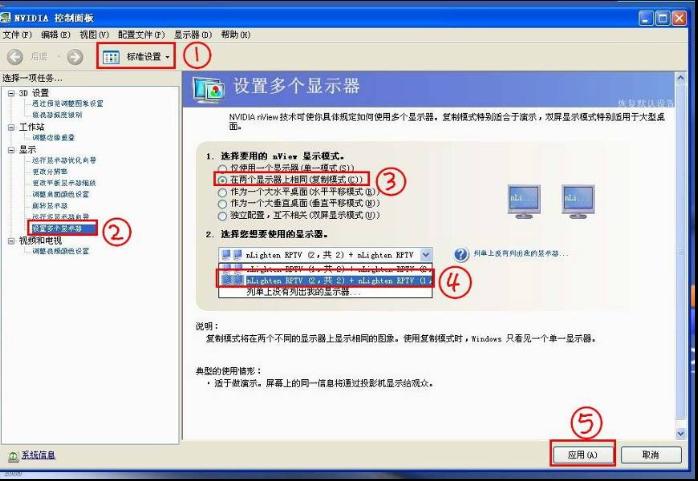

| 3、複制模式（在兩個顯示器上顯示相同的同容）此模式下兩屏顯示相同，右屏有筆觸功能。在系統桌面點鼠標右鍵→點NVIDIA控制面板→點選NVIDIA控制面板窗口上方標準設置→點左邊＂設置多個顯示器＂→點右邊選中第五項＂在兩個顯示器上相同（複制模式）＂→在下面選擇nLighten RPTV (2共2) + nLighten RPTV →點右下角＂應用＂→此時桌面已經切換到雙屏顯示模式，然后關閉NVIDIA控制面板。另有一種雙屏顯示複制模式，此模式下兩塊顯示屏顯示相同內容。 |
 |
| |
| |
| |
| 切換屏幕顯示模式 |
|
第一步，在桌面上點鼠標右鍵，點“NVIDIA控制面板“進入顯卡標準設置界面。
第二步，在NVIDIA 控制面板按如下步驟設置：
|
 |
|
最后，在彈出的確認窗口點“確定”完成設置。
需要在兩個屏幕上同時播放不同的視頻時，請用兩個不同的播放器。如左屏用Kmplayer播放視頻A，右屏用Media Player Classic播放視頻B。全屏播放視頻前應先將in-Touch工具欄最小化，出現全屏播放黑屏的情況時，請先最小化in-Touch工具欄，再退出播放器，然后重新打開視頻即可全屏播放。
4、進行整屏和雙屏切換前，請關閉所有視頻和播放器，否則屏幕將無法切換。 |
| |
| |

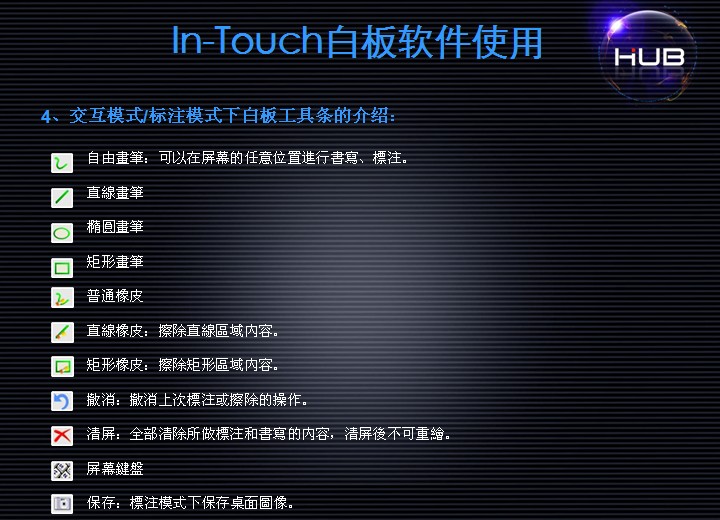

| In-Touch白板軟件使用 |
|
1、雙擊桌面“In-Touch”圖標啓動白板軟件。

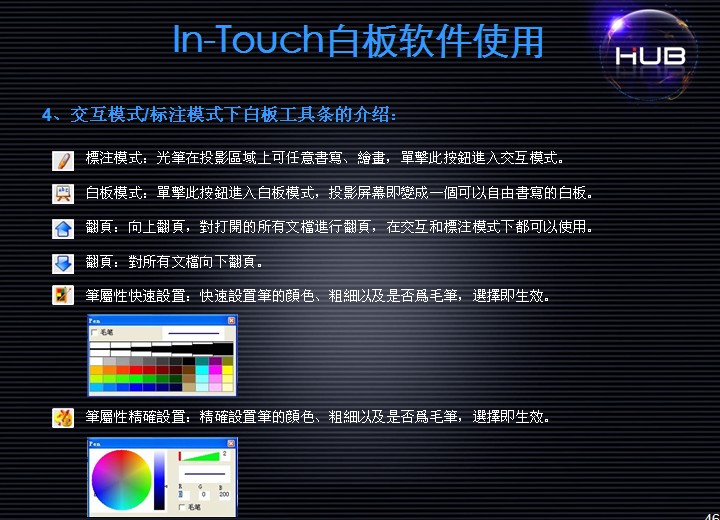

2、白板工具條三種模式介紹：
a:交互模式：此模式下光筆可代替鼠標使用。
b:標注模式：此模式下可在屏幕任何位置作即時標注，屏幕上標注的內容可以以 圖片的形式保存。

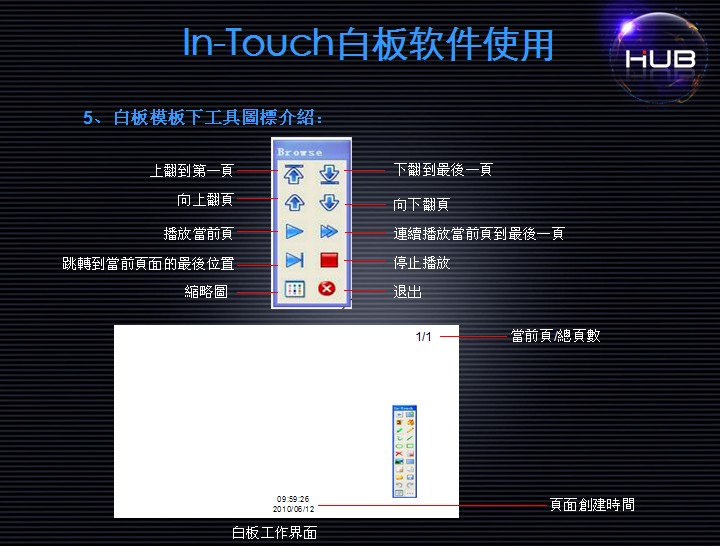

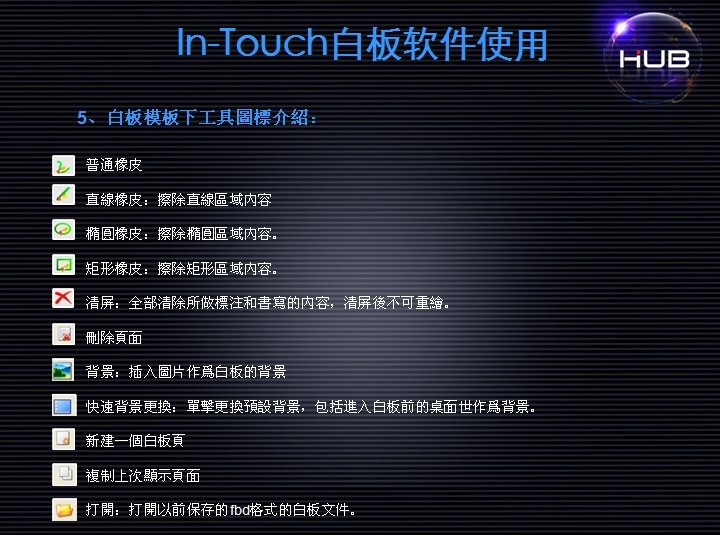

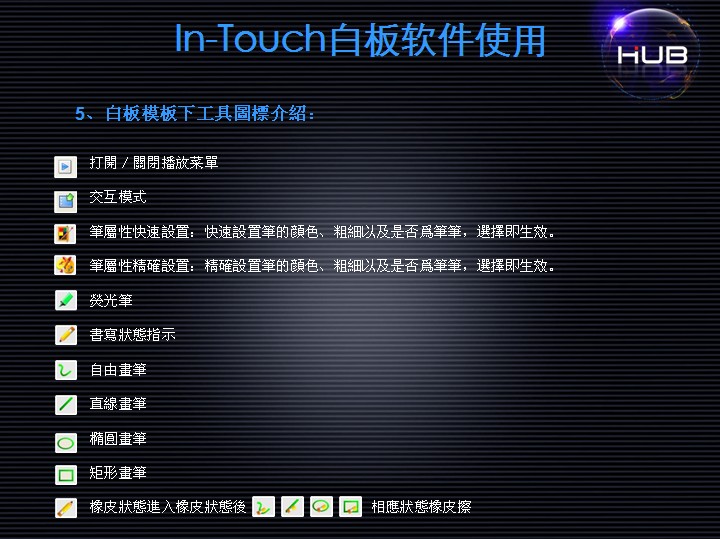

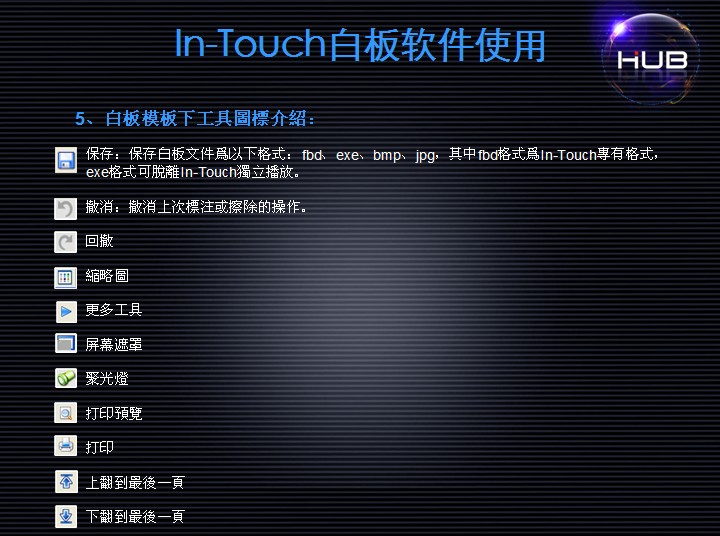

c:白板模式：此模式是最常用的一種模式，可廣泛用于演講，會議，培訓，教學等方面。此模式下所書寫的內容都被實時記錄來，可隨時回放，也可作爲圖片或exe格式保存。此模式同時支持多個白板頁面，提供了多種背景圖片也可插入本地圖片作爲背景。

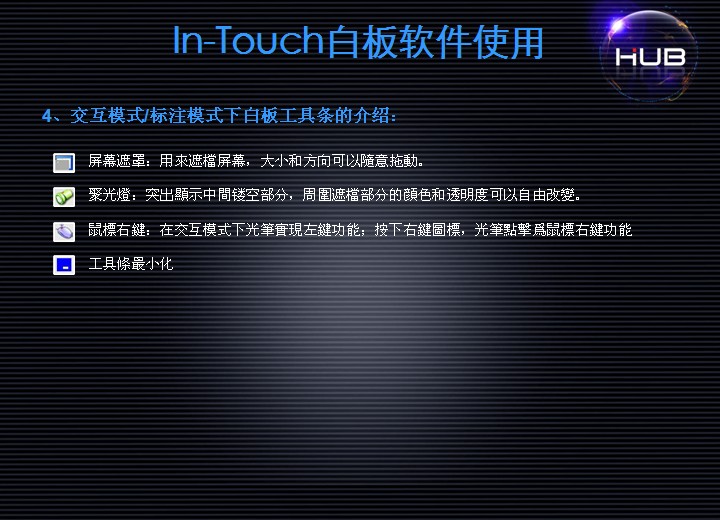

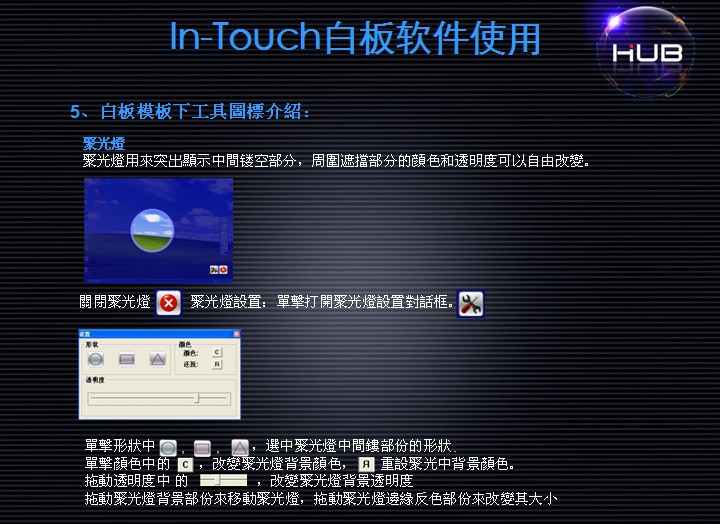

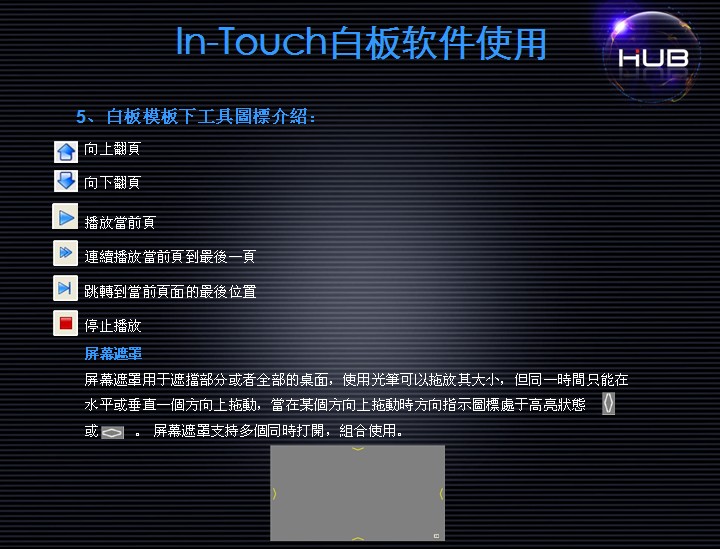

d :豐富的輔助工具如屏募遮罩、聚光燈等能讓使用者很坊便的強凋重點，使演講更咖生動
3、交互模式下功能介紹: 交互模式下光筆可代替鼠標使用。單擊選定目標，雙擊打開目標，單擊工具條最下方左邊的鼠標右鍵按鈕開啓鼠標右鍵功能, 注意鼠標右鍵功能開啓一次只能使用一次，下次再用請再次開啓。
|
| |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| In-Touch白板軟件使用 |
|
光筆和白板使用注意事項:
a.由于光線干擾造成系統不能正常工作或光標不能正常操作，請等待30秒．In-Touch將自動停止干擾信號，光標恢複正常。
b:當重裝系統或In-Touch軟件后首次使用In-Touch需要先進行座標采樣。啓動In-Touch軟件,單擊任務欄In-Touch圖標點座標采樣命令，稍等數秒后屏幕左上角會出現一綠色圓點，用光筆點圓點中心圓點變成黑色并“滴”的一聲表示第一個采樣已成功。然后按以上方法對后面出現的圓點逐一采樣．共計42個圓點．采樣完成后稍等數秒就可正常使用白板和觸控功能。
c.啓動in-Touch時彈出出錯信息這是觸屏和圖形工作站數據通信故障造成的，請檢查觸屏和圖形工作站的USB連接線，再重啓in-Touch軟件故障即可排除。
d.屏幕畫幅調整和分辨率調整都會造成觸屏不準，整屏分屏切換時沒有退出in-Touch軟件也會造成觸屏不準確和在白板中不能書寫，觸摸屏不準請重新做一次坐標采樣，校準屏幕。白板中不能書寫請重啓in-Touch軟件即可正常使用。
|
| |
| |
| 會議系統的使用 |
|
1、切換到雙屏顯示模式。
2、啓動白板軟件并最小化白板工具條。
3、登錄官方網站，單擊左下角“電信登錄”或“聯通登錄”（視網酪而定，如使用的是電信網酪請點＂電信登錄＂）,在彈出對話框點確定進入視頻會議登錄界面。
4、單擊會議室名稱,輸入呢稱（可任意填寫）和會議密碼(會議密碼分爲主席密碼和普通密碼，主席密碼登錄者擁有此次會議的完全控制權)，單擊進入會議。
5、在HUB會議系統點窗口菜單→點雙屏模式將視頻放到左邊屏幕→在視頻上點鼠標右鍵進入視頻設置→將視頻分辨率調到640*480。
|
| |
| |
| 會議系統的使用 |
|
6、會議系統軟件功能介紹：
a、整個HUB會議系統界面介紹，標準模式下軟件界面左邊是參會用戶列表區，中間爲數據區域，右邊是視頻窗口區域，下方是系統信息狀態欄，上方是菜單欄和常用工具欄。
b、主席和參會用戶的權限:
主席權限：切換到主席控制模式、會議分組、取消發言、同步視屏，同步布 局、鎖定會議、H.323互通、舉手、禁用綜合錄制、橫幅字幕、視頻輪循、文件傳輸 、文字私聊、會議議程、發起投票等。
參會用戶權限: 申請發言、數據操作、創建白板、創建文檔共享、創建WEB共享、創建程序共享、文件傳輸(右鍵單會議用戶發送文件)等。
c、視頻會議系統的詳細操作介紹請參閱《HUB遠程互動視頻會議軟件培訓.ppt》
|
| |
| |
| 會議系統布線和安裝 |
|

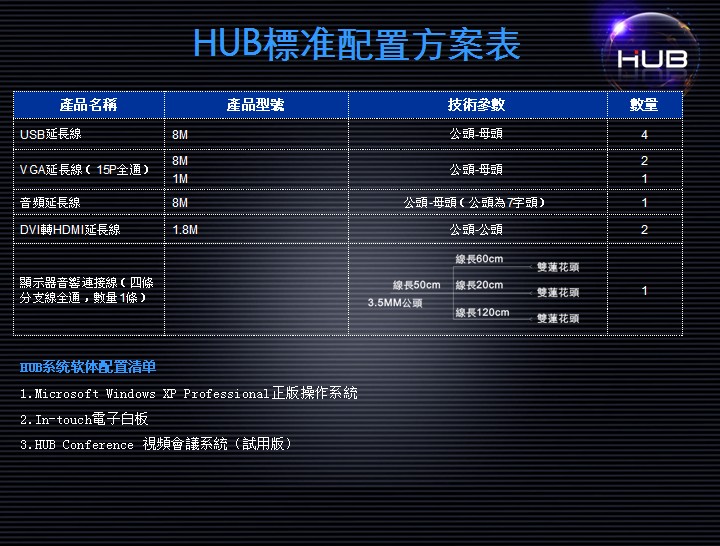

1. 布線和連接：
①.視頻布線：DELL主機NVS 290/295顯卡DSM59接口接入DSM59轉雙DVI接口，兩條DVI轉HDMI數
據線分別接DVI1（左顯示屏）DVI2（右顯示屏），兩條VGA廷長線分別接兩臺顯示屏
VGA接口, 另一端與會議桌上兩個多功能插座的VGA接口連接。
②.音頻布線：一根音頻轉三對蓮花頭數據線，音頻頭接主機后音頻輸出插孔，兩對蓮花頭分別接兩臺
顯示屏音頻接口，另一對蓮花頭接音箱。主機后麥克風插口用音頻延長線與會議桌多功
能插座連接。
③.USB布線：一條觸控USB數據線接右顯示屏USB口另一端插入主機USB接口，四條USB廷長線將主
機后面四個USB接口與會議桌USB口連接。
|
| |
| |
| 會議系統布線和安裝 |
|
2. 工作站系統和軟件安裝：
①.硬盤分三個區C:50G E:50G 其它分到D區。
② DELL自帶驅動盤主板驅動安裝，選擇自定義安裝，不安裝顯卡驅動。
③ 安裝NVIDIA NVS 290/295專業顯卡中文版驅動。
④ 安裝芯片組及智能卡R246497驅動 (設備管理器顯示PCI簡易通訊控制器驅動未安裝)。
⑤安裝觸控驅動和in-touch白板軟件。
⑥安裝水族箱屏保,屏保程序設置氣泡音量調到最大，魚總數調到30，時鍾設置移除SSlogo256.png, 10,
添加數字時鍾和日曆。設置電源方桉爲一直開著。
⑦軟件安裝步驟：安裝視頻會議客戶端(HUB Conference) →HUB錄制插件(Windows Media Encoder)
→安裝Winrar → klmcodec475 → KMPlayer → Adobe Reader 9 → 慧視小靈鼠(用鼠標手寫輸入法) →
王碼五筆輸入法86和極點五筆輸入法7.1 → 安裝小紅傘殺毒軟件 。
⑧調整屏幕縮放和水平、垂直參數使兩臺顯示屏完美拼接。
⑨清理C盤臨時文件，安裝一鍵GHOST并備份系統到E:\Ghost。
|
| |
| |
| 會議系統布線和安裝 |
|

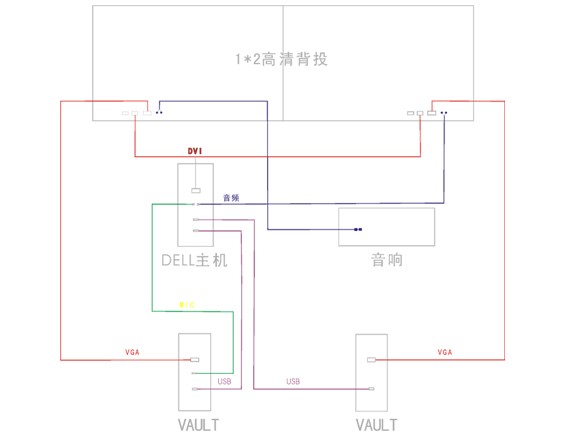

HUB互動會議系統布線圖 |
 |
| |
| |
 |
|
|
| |
|
|
| |
|
|
| |
 |
| 售后服務 |
|
一、 HUB安裝、培訓：
我司派技術人員到現場指導安裝，安裝好后技術人員現場培訓，差旅費用由客人承擔
二、 軟件更新：
對預裝的相關軟件遠程更新、升級及維護 、維修：見《HUB會議系統售后服務承諾書》
三、軟件開發服務：
1、多媒體觸屏應用軟件
2、多點觸摸應用軟件
3、遠程互動會議軟件定制
四、電話及遠程技術支持服務：
1、售前售后熱線電話咨詢服務(售后服務熱線：0755-26432493)
2、售后HUB互動會議平臺遠程技術支持服務
|
| |
| |
| 售后服務承諾書及三包服務 |
|
産品保用條款：
深圳東方華奧實業有限公司謹以“用優質産品美化社會，用企業誠信塑造品牌”的企業宗旨向使用我們産品的客戶聲明售后服務承諾
具體細則如下：
一、屏幕本身不會出現質量問題，可能在使用過程中經常拖動的情況下導致背投光機偏離，致使圖像拼接不平整，我方會預約上門維修。
二、産品使用初期，我方派專業人士進行服務指導，解釋産品的使用功能及保養細則，在使用過程中保證定期對客戶進行回訪，在收到客戶有關售后服務的要求，電話或傳真后，在兩小時內答複，四小時內予以解決，若問題嚴重?zé)o法短時間解決的，做出書面解釋并明確解決時間。
三、客戶如出現布局調整或搬遷，本公司提供設計指導及拆裝的指導性服務。
四、對因外來意外因素或客戶使用不當而造成的産品或零配件損壞，本公司提供維修服務，酌情收取維修或更換的成本費用。例如：背投燈泡有效壽命爲8000小時，超過此時段若繼續使用，會出現屏幕色弱、色差等情況，需要及時更換燈泡，在質保期內我方免費負責更換；超出質保期亦會提供上門服務，但收取相關配件及人工費用；
五、一年之內實行國家法律規定的電子類産品 “三包”條款，即包退、包換、包修。一年質保，終身維修（質保期后，有償維修）。
六、簽訂有全國聯保協議，質保期內DELL、NLIGHTEN會免費提供上門維修及系統維護；其他配套産品（例如打印機、冰箱等）如有質量問題，我方會及時提供全新的替代産品更換無需維修。
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
